    水處理設備之閥門型號編制圖解及完整解讀

    作者:北京中天恒遠 發布于:2018-01-19 16:41:22瀏覽量:

      在閥門生產和研發的技術支持上,國內閥門并不比國外閥門落后,相反很多的產品在技術和創新上已經可以和企業相媲美。國內閥門行業的發展正在往高端現代化的方向前行。

      在工業化、城市化、改革和全球化四大力量推動下,我國閥門裝備制造業前景還是寬廣的,未來閥門產業高端化、國產化,現代化、將是今后閥門行業發展主要方向。追求不斷的創新,為閥門企業創造出新的市場,才能讓企業在競爭日益激烈的泵閥行業大潮中求生存、謀發展。

      隨著閥門技術的不斷發展,閥門應用領域的不斷拓寬,與之對應的閥門標準也越來越不可或缺。閥門行業產品進入一個創新的時期,不僅產品類別需要更新?lián)Q代,企業內部管理也需要根據行業的標準深化改革。

      閥門公稱通徑及公稱壓力數值

      GB/T1047-2005標準規定,閥門的公稱通徑只是一個標識,由符號“DN”和數字的組合表示,公稱尺寸不能代表實測的閥門口徑值,閥門的實際口徑值由相關的各標準規定,一般實測值(單位mm)不得小于公稱尺寸數值的95%。公稱尺寸分公制(符號:DN)和英制(符號:NPS),國標閥門采用公制,美標閥門為英制。公制DN數值如下:

      優先選用的DN數值如下:

      DN10(公稱通徑10mm),DN15,DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300,DN350,DN400,DN450,DN500,DN600,DN700,DN800,DN900,DN1000,DN1100,DN1200,DN1400,DN1600,DN1800,DN2000,DN2200,DN2400,DN2600,DN3000,DN3200,DN3500,DN4000

      GB/T1048-2005標準規定,閥門的公稱壓力也是一個標識,由符號“PN”和數字的組合表示,公稱壓力(單位:Mpa兆帕)不能應用于計算目的,不代表閥門的實際測量值,公稱壓力的建立目的是簡化閥門壓力的規格數量,在選用時,設計單位、制造單位和使用單位均遵循向此規定比較臨近的數據靠的原則,公稱尺寸的建立也是相同目的。公稱壓力分歐洲體系(PN)和美洲體系(CLASS)。中國的公稱壓力就是用歐洲體系標準。規格如下:

      PN0.1(公稱壓力0.1Mpa),PN0.6,PN1.0,PN2.5,PN6,PN10,PN16,PN25,PN40,PN63/64,PN100/110,PN150/160,PN260,PN320,PN420

      CLASS:125LB,150LB,300LB,400LB,600LB,900LB,1500LB,2000LB,2500LB,3500LB,4500LB

      閥門型號編制前言

      閥門型號通常應表示出閥門類型、驅動方式、連接形式、結構特點、密封面材料、閥體材料和公稱壓力等要素。閥門型號的標準化對閥門的設計、選用、銷售提供了方便。當今閥門的類型和材料越來越多,閥門的型號編制也愈來愈復雜。中國雖有閥門型號編制的統一標準,但愈來愈不能適應閥門工業發展的需要。凡不能采用標準編號的新型閥門,各制造廠可按自己的需要編制型號。

      《閥門型號編制方法》標準適用于工業管道用閘閥、節流閥、球閥、蝶閥、隔膜閥、柱塞閥、旋塞閥、止回閥、安全閥、減壓閥、疏水閥等。它包括閥門的型號編制和閥門的命名。

      閥門型號具體編制方法

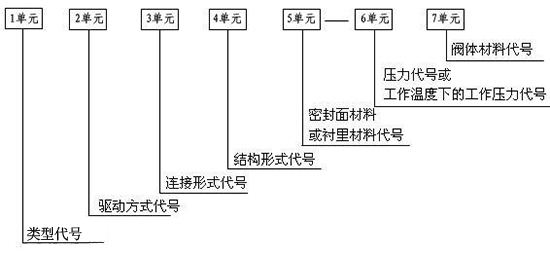

      下面是標準的閥門型號編寫方法里各代號的順序圖:





      閥門型號編制順序圖

      理解左邊的圖,是看懂各種閥門型號的步。下面先舉個例子讓大家有個大致的了解:

      閥門型號:“Z961Y-100IDN150”這是個完整的閘閥型號,講編制里頭不包括比較后的“DN150”這個是閥門口徑為150mm的意思,好理解的。前面部分:“Z961Y-100I”根據上面的順序圖對入座,如下:

      “Z”是1單元;“9”是2單元;“6”是3單元;“1”是4單元;“Y”是5單元;“100”是6單元;“I”是7單元

      這個閥門型號意義為:閘閥、電動驅動、焊接連接、楔式單閘板、硬質合金密封、10Mpa壓力、鉻鉬鋼閥體材質。

      一單元:閥門類型代號





      具有其他作用功能或帶有其他特異機構的閥門,在閥門類型代號前再加注一個漢語

      拼音字母,按下表的規定:





      二單元:傳動方式





      三單元:連接型式





      四單元:結構型式

      閘閥結構形式代號

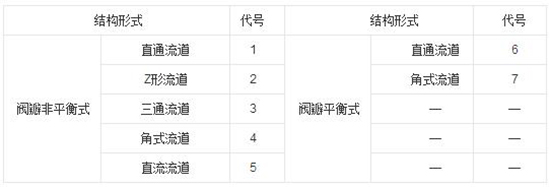

      截止閥、節流閥和柱塞閥結構形式代號





      蝶閥結構形式代號

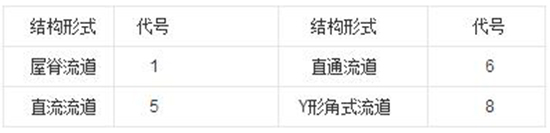

      隔膜閥結構形式代號

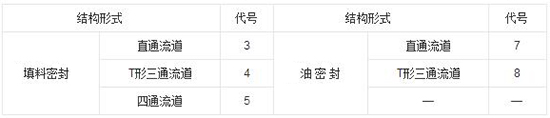

      旋塞閥結構形式代號

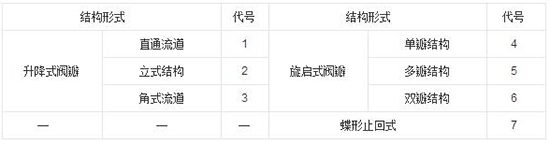

      止回閥結構形式代號

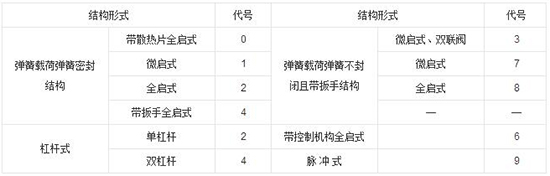

      安全閥結構形式代號

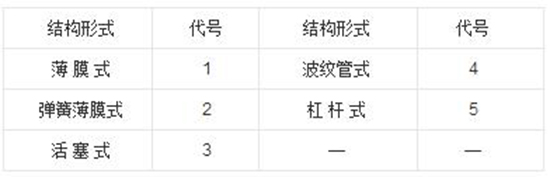

      減壓閥結構形式代號

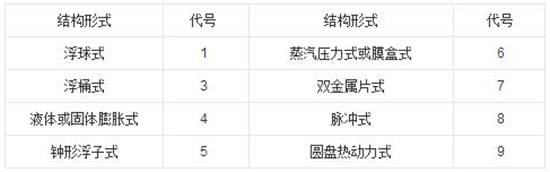

      蒸汽疏水閥結構形式代號

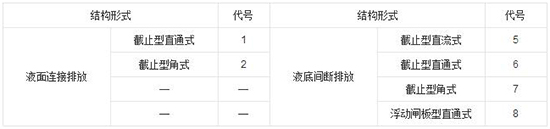

      排污閥結構形式代號





      五單元:密封面及襯里材料代號





      六單元:公稱壓力數值

      用阿拉伯數字直接表示,該數值是MPa單位下數值的10倍

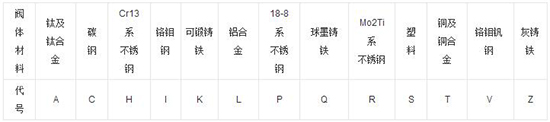

      七單元:閥體材料





      灰鑄鐵低壓閥和鋼制中壓閥省略此項。
