今天為廣大朋友介紹的是——化工污水處理技術
化工污水處理裝置，包括預處理裝置，所述預處理裝置依次連通有一級強化處理裝置、二級強化處理裝置和清水儲罐;所述預處理裝置包括進水管和集水池，所述集水池的進水口設置旋轉格柵;所述一級強化處理裝置包括依次連通的混凝沉淀池、調節池、厭氧池和好氧池，所述好氧池內設置攪拌裝置和曝氣裝置;所述二級強化處理裝置包括依次連通的二沉池、消毒池和過濾裝置，所述二沉池的出水管上設置加藥裝置，所述加藥裝置包括底座和儲藥罐，所述儲藥罐上設置加藥控制裝置;所述醫藥化工廢水處理裝置還包括污泥處理裝置和出水監測裝置。本發明的有益效果在于：經過二級強化處理后能夠使得醫藥化工廢水可以避免對周圍水域及土壤造成污染。

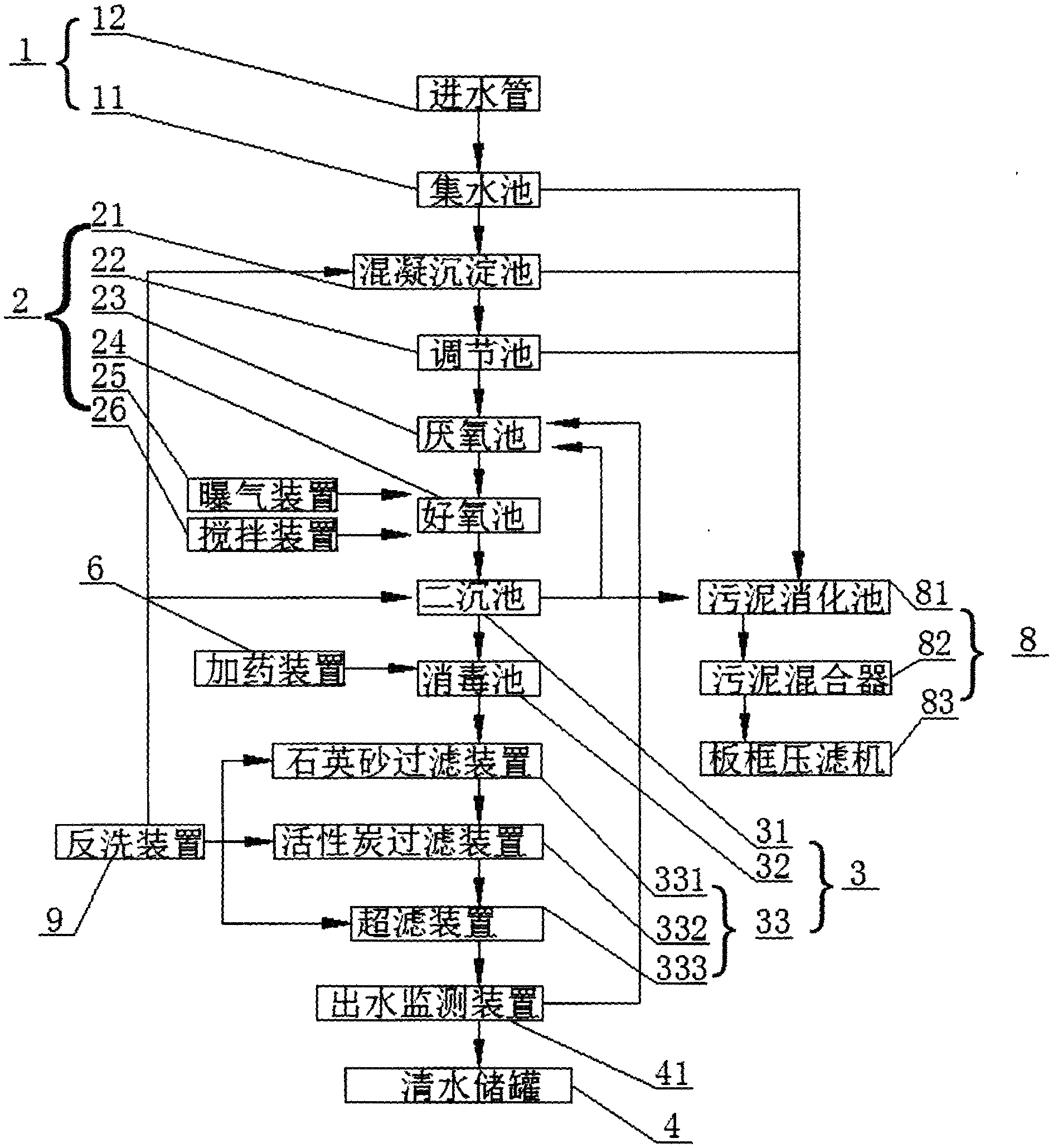

1.一種化工污水處理裝置，包括預處理裝置(1)，其特征在于：所述預處理裝置(1)依次連通有一級強化處理裝置(2)、二級強化處理裝置(3)和清水儲罐(4);
所述預處理裝置包括進水管(12)和集水池(11)，所述集水池(11)的進水口設置旋轉格柵(5)，所述旋轉格柵(5)包括格柵轉筒(51)，所述格柵轉筒(51)的兩端對稱設置支撐板(52)，所述支撐板(52)上設置支撐桿(53)，所述支撐桿(53)上設置轉盤(54)，所述轉盤(54)上環形陣列設置若干個連接桿(55)，所述連接桿(55)遠離轉盤(54)的一端設置凸起(551)，所述支撐桿(53)上設置與凸起(551)相配合的拔叉(56)，所述拔叉(56)上設置滑槽(561)，所述拔叉(56)通過滑槽(561)與支撐桿(53)滑動連接，所述支撐桿(53)靠近轉盤(54)的一端設置安裝座(57)，所述安裝座(57)上設置電機(58)，所述電機(58)的輸出軸穿過安裝座(57)并設置旋轉座(59)，所述旋轉座(59)的一端與電機(58)的輸出軸固定連接，另一端與拔叉(56)轉動連接;
所述一級強化處理裝置(2)包括依次連通的混凝沉淀池(21)、調節池(22)、厭氧池(23)和好氧池(24)，所述好氧池(24)內設置攪拌裝置(25)和曝氣裝置(26);
所述二級強化處理裝置(3)包括依次連通的二沉池(31)、消毒池(32)和過濾裝置(33)，所述二沉池(31)的出水管上設置加藥裝置(6)，所述加藥裝置(6)包括底座(61)和儲藥罐(62)，所述儲藥罐(62)上設置加藥控制裝置(7)，所述加藥控制裝置(7)包括加藥計量器(71)、控制器(72)和由控制器(7)連接并控制的電磁閥(73)，所述控制器(72)與加藥計量器(71)信號連接，所述底座(61)的頂端設置進水口、出水口，所述進水口與二沉池(31)的出水通道連通，所述出水口與消毒池(32)的進水通道連通，所述底座(61)靠近出水口設置隔板(63)，所述底座(61)的頂端設置進藥槽(64)，所述進藥槽(64)與儲藥罐(62)連通，所述進藥槽(64)的底端設置進藥口(641)，所述進藥口(641)與底座(61)連通，所述進藥槽(64)內設置用于控制藥品進入底座的滾球(65)，所述底座(61)的底端設置第二電機(66)，所述第二電機(66)的輸出軸上設置第二旋轉座(67)，所述第二旋轉座(67)的一端設置第二連接桿(671)，所述第二連接桿(671)的一端與旋轉座(67)轉動連接，另一端設置活動支架(68)，所述活動支架(68)與第二連接桿(671)鉸連接，所述活動支架(68)的兩側設置滑塊，所述底座(61)上豎直設置與活動支架(68)相配合的滑軌，所述活動支架通過滑塊、滑軌與底座滑動連接，所述活動支架(68)的頂端設置與滾球(65)相配合內的第三連接桿(69)，所述第三連接桿(69)向上延伸穿過隔板;
所述過濾裝置(33)包括依次連通的石英砂過濾裝置(331)、活性炭過濾裝置(332)和超濾裝置(333);
所述醫藥化工廢水處理裝置還包括污泥處理裝置(8)和出水監測裝置(41)，所述集水池(11)、調節池(22)、混凝沉淀池(21)、二沉池(31)與污泥處理裝置(8)連通，所述污泥處理裝置(8)包括污泥消化池(81)、污泥混合器(82)和壓濾機(83)。
2.根據權利要求1所述的一種化工污水處理裝置，其特征在于：所述二沉池(31)與厭氧池(23)連通。
3.根據權利要求1所述的一種化工污水處理裝置，其特征在于：所述醫藥化工廢水處理裝置還包括反洗裝置(9)，所述反洗裝置(9)與混凝沉淀池(21)、二沉池(31)、過濾裝置(33)連通。
4.根據權利要求1所述的一種化工污水處理裝置，其特征在于：所述底座(61)進水口的高度大于出水口的高度，所述隔板(63)的高度與出水口的高度相同。
5.根據權利要求1所述的一種化工污水處理裝置，其特征在于：所述出水監測裝置(41)與厭氧池(23)連通。
二十世紀以來隨著工業的快速發展，水資源的消耗和污染也越來嚴重，隨著人們環保意識的逐漸增強，對淡水資源的保護越來越受到人們的重視，污水處理再利用成為節約水資源的一種有效方式，在進行污水處理時會有大量的醫藥化工廢水，醫藥化工廢水主要含有以下特點：含有糖類、甙類、有機色素類、蒽醌、鞣質體、生物堿、纖維素、木質素等多種有機物，具有一定毒性;COD濃度大，廢水SS高，含泥沙和藥渣多，還含有大量的漂浮物。
另外，醫藥化工廢水不僅成分復雜，而且含有大量污染物、病菌、病毒和寄生蟲，這些物質中有不少屬于難生化降解的物質，可在相當長的時間內存留于環境中，如未經處理而直接排入水體，會對周圍水域及土壤造成較嚴重的污染，從而危害人們的日常生活。因此，研發針對醫療廢水進行處理，避免環境污染的水處理工藝尤為重要。
為解決現有技術中的不足，本發明提供一種化工污水處理裝置，集水池設置旋轉格柵方便清理攔截粗大懸浮物，消毒池上設置加藥裝置增加了消毒池加藥的便利性和準確性，經過二級強化處理后能夠使得醫藥化工廢水經過處理后達到醫療機構水污染物排放標準中綜合性醫療機構和其他醫療機構水污染物排放限值之排放標準，避免對周圍水域及土壤造成較嚴重的污染。
本發明為實現上述目的，通過以下技術方案實現：
一種化工污水處理裝置，包括預處理裝置，所述預處理裝置依次連通有一級強化處理裝置、二級強化處理裝置和清水儲罐;
所述預處理裝置包括進水管和集水池，所述集水池的進水口設置旋轉格柵，所述旋轉格柵包括格柵轉筒，所述格柵轉筒的兩端對稱設置支撐板，所述支撐板上設置支撐桿，所述支撐桿上設置轉盤，所述轉盤上環形陣列設置若干個連接桿，所述連接桿遠離轉盤的一端設置凸起，所述支撐桿上設置與凸起相配合的拔叉，所述拔叉上設置滑槽，所述拔叉通過滑槽與支撐桿滑動連接，所述支撐桿靠近轉盤的一端設置安裝座，所述安裝座上設置電機，所述電機的輸出軸穿過安裝座并設置旋轉座，所述旋轉座的一端與電機的輸出軸固定連接，另一端與拔叉轉動連接;
所述一級強化處理裝置包括依次連通的混凝沉淀池、調節池、厭氧池和好氧池，所述好氧池內設置攪拌裝置和曝氣裝置;
所述二級強化處理裝置包括依次連通的二沉池、消毒池和過濾裝置，所述二沉池的出水管上設置加藥裝置，所述加藥裝置包括底座和儲藥罐，所述儲藥罐上設置加藥控制裝置，所述加藥控制裝置包括加藥計量器、控制器和由控制器連接并控制的電磁閥，所述控制器與加藥計量器信號連接，所述底座的頂端設置進水口、出水口，所述進水口與二沉池的出水通道連通，所述出水口與消毒池的進水通道連通，所述底座靠近出水口設置隔板，所述底座的頂端設置進藥槽，所述進藥槽與儲藥罐連通，所述進藥槽的底端設置進藥口，所述進藥口與底座連通，所述進藥槽內設置用于控制藥品進入底座的滾球，所述底座的底端設置第二電機，所述第二電機的輸出軸上設置第二旋轉座，所述第二旋轉座的一端設置第二連接桿，所述第二連接桿的一端與旋轉座轉動連接，另一端設置活動支架，所述活動支架與第二連接桿鉸連接，所述活動支架的兩側設置滑塊，所述底座上豎直設置與活動支架相配合的滑軌，所述活動支架通過滑塊、滑軌與底座滑動連接，所述活動支架的頂端設置與滾球相配合內的第三連接桿，所述第三連接桿向上延伸穿過隔板;
所述過濾裝置包括依次連通的石英砂過濾裝置、活性炭過濾裝置和超濾裝置;
所述醫藥化工廢水處理裝置還包括污泥處理裝置和出水監測裝置，所述集水池、調節池、混凝沉淀池、二沉池與污泥處理裝置連通，所述污泥處理裝置包括污泥消化池、污泥混合器和壓濾機。
所述二沉池與厭氧池連通。
所述醫藥化工廢水處理裝置還包括反洗裝置，所述反洗裝置與混凝沉淀池、二沉池、過濾裝置連通。
所述底座進水口的高度大于出水口的高度，所述隔板的高度與出水口的高度相同。
所述出水監測裝置與厭氧池連通。
對比與現有技術，本發明有益效果在于：
1、本發明經過兩級強化處理后，有效的過濾了醫藥污水中的有害物質，可有效去除難生化降解有機物廢水中的大量污染物、病菌、病毒和寄生蟲等，明顯提高醫藥化工廢水的可生化性，將處理過的污水排出后可二次利用，節約資源。
2、本發明二沉池與厭氧池連通，有利于活性污泥回流循環使用，活性污泥含有大量的微生物，是用來處理有機廢水的比較優選擇。
3、本發明還包括反洗裝置增加過濾裝置的使用時間和反洗的便利性，縮短反洗時間，提高污泥處理的效率。
4、本發明所述底座進水口的高度大于出水口的高度，避免底座內出現污水存留。
5、本發明所述出水監測裝置與厭氧池連通，有利于對處理不合格的廢水做進一步處理。
