本實用新型涉及一種新型油田污水處理系統。其目的是為了提供一種結構簡單、組合靈活、工作效率高的污水處理系統。本實用新型包括調節池、離心分離器、UASB反應器和HMBR反應器，調節池的入水口與原水管道連通，調節池的出水口與離心分離器的入水口連接，離心分離器的出水口與出水管道連通，在離心分離器與出水管道之間設置有UASB反應器和HMBR反應器。當采出水中的污染物濃度增大及污染物種類增多時，UASB反應器和HMBR反應器串聯運行，當采出水的水量較大時，UASB反應器和HMBR反應器并聯運行。
權利要求書
1.一種新型油田污水處理系統，其特征在于：包括調節池(3)、離心分離器(4)、UASB反應器(5)和HMBR反應器(6)，調節池(3)的入水口與原水管道(1)連通，調節池(3)的出水口與離心分離器(4)的入水口連接，離心分離器(4)的出水口與出水管道(2)連通，在離心分離器(4)與出水管道(2)之間設置有UASB反應器(5)和HMBR反應器(6)。
2.根據權利要求1所述的一種新型油田污水處理系統，其特征在于：所述離心分離器(4)的出水口與UASB反應器(5)的入水口連接，UASB反應器(5)的出水口與HMBR反應器(6)的入水口連接，HMBR反應器(6)的出水口與出水管道(2)連通。
3.根據權利要求1所述的一種新型油田污水處理系統，其特征在于：所述離心分離器(4)的出水口分別與UASB反應器(5)的入水口和HMBR反應器(6)的入水口連接，UASB反應器(5)的出水口和HMBR反應器(6)的出水口與出水管道(2)連通。
4.根據權利要求1所述的一種新型油田污水處理系統，其特征在于：所述UASB反應器(5)又包括殼體(7)、三相分離器(8)和水封裝置(9)，殼體(7)底端開設有入水口，殼體(7)內部的下部裝設污泥床(10)，污泥床(10)上部為懸浮區(11)，懸浮區(11)頂端設置有三相分離器(8)，三相分離器(8)將殼體(7)上部分成懸浮區(11)、集氣區(12)和沉降區(13)，三相分離器(8)的分離壁上部為沉降區(13)，沉降區(13)內為含有懸浮液的廢水，三相分離器(8)下部為懸浮區(11)，懸浮區(11)、三相分離器(8)的分離壁下部和殼體(7)內壁之間形成集氣區(12)，位于集氣區(12)的殼體(7)內壁上開設有排氣孔，排氣管道的一端與排氣孔通過，排氣管道的另一端伸入水封裝置(9)內部形成水封，殼體(7)頂端開設有出水口。
5.根據權利要求4所述的一種新型油田污水處理系統，其特征在于：所述污泥床(10)所采用的材料為顆粒污泥，懸浮區(11)內為顆粒污泥懸浮液。
6.根據權利要求1所述的一種新型油田污水處理系統，其特征在于：所述HMBR反應器(6)又包括反應槽(16)、生物反應器(15)和膜組件(14)，生物反應器(15)和膜組件(14)設置在反應槽(16)內部，反應槽(16)頂端的入水口與生物反應器(15)的入水口連通，生物反應器(15)的出水口與膜組件(14)的入水口連通，膜組件(14)的出水口與反應槽(16)側壁上的出水口連通。
7.根據權利要求6所述的一種新型油田污水處理系統，其特征在于：所述反應槽(16)的出水口處的管道上設置有抽吸泵(17)。
說明書
一種新型油田污水處理系統
技術領域
本實用新型涉及污水處理領域，特別是涉及一種新型油田污水處理系統。
背景技術
目前，油田采出水常用的處理手段多樣，主要包括：重力分離法、離心分離法、過濾法、膜分離法、化學破乳法、化學氧化法和生物化學法等多種。但是，隨著我國油田的持續發展，各油田幾乎都進入了中高含水開采期，產出液的平均綜合含水率已超過80%，隨著油田開發的深入，污水處理量的不斷增加的同時，污水的類型更加復雜多樣，因此造成處理流程較長，占地面積較大，同時還是所采用單一油田污水處理工藝無法有效應對水質、水量的變化，造成處理后的污水不能達到油田水質回用/排放標準。
實用新型內容
本實用新型要解決的技術問題是提供一種結構簡單、組合靈活、工作效率高的新型油田污水處理系統。
本實用新型一種新型油田污水處理系統，其中，包括調節池、離心分離器、UASB反應器和HMBR反應器，調節池的入水口與原水管道連通，調節池的出水口與離心分離器的入水口連接，離心分離器的出水口與出水管道連通，在離心分離器與出水管道之間設置有UASB反應器和HMBR反應器。

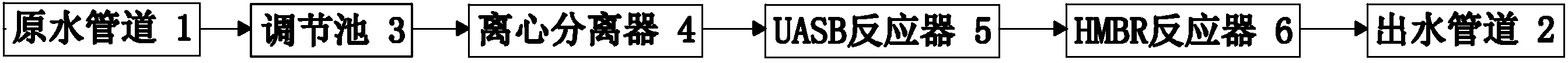

本實用新型一種新型油田污水處理系統，其中所述離心分離器的出水口與UASB反應器的入水口連接，UASB反應器的出水口與HMBR反應器的入水口連接，HMBR反應器的出水口與出水管道連通。
本實用新型一種新型油田污水處理系統，其中所述離心分離器的出水口分別與UASB反應器的入水口和HMBR反應器的入水口連接，UASB反應器的出水口和HMBR反應器的出水口與出水管道連通。
本實用新型一種新型油田污水處理系統，其中所述UASB反應器又包括殼體、三相分離器和水封裝置，殼體底端開設有入水口，殼體內部的下部裝設污泥床，污泥床上部為懸浮區，懸浮區頂端設置有三相分離器，三相分離器將殼體上部分成懸浮區、集氣區和沉降區，三相分離器的分離壁上部為沉降區，沉降區內為含有懸浮液的廢水，三相分離器下部為懸浮區，懸浮區、三相分離器的分離壁下部和殼體內壁之間形成集氣區，位于集氣區的殼體內壁上開設有排氣孔，排氣管道的一端與排氣孔通過，排氣管道的另一端伸入水封裝置內部形成水封，殼體頂端開設有出水口。
本實用新型一種新型油田污水處理系統，其中污泥床所采用的材料為顆粒污泥，懸浮區內為顆粒污泥懸浮液。
本實用新型一種新型油田污水處理系統，其中所述HMBR反應器又包括反應槽、生物反應器和膜組件，生物反應器和膜組件設置在反應槽內部，反應槽頂端的入水口與生物反應器的入水口連通，生物反應器的出水口與膜組件的入水口連通，膜組件的出水口與反應槽側壁上的出水口連通。
本實用新型一種新型油田污水處理系統，其中所述反應槽的出水口處的管道上設置有抽吸泵。
本實用新型一種新型油田污水處理系統與現有技術不同之處在于：本實用新型采用UASB反應器和HMBR反應器相結合的污水處理裝置，結構緊湊、處理效率高，因此可極大的縮短處理流程，減少占地面積。處理系統正常運行時，UASB反應器和HMBR反應器采用串聯運行，由于UASB反應器處理效率較高，因此其出水中污染物濃度已大幅度下降，同時大分子物質經厭氧消化，轉化為小分子物質，因此其對后續的HMBR反應器起到一定的延長使用壽命的作用，從而克服了污染負荷較高的情況下HMBR反應器壽命較短的缺陷。根據污水的不同情況，靈活改變UASB反應器和HMBR反應器之間的連接關系，可充分應對油田采出水水質及水量變化造成的出水水質不達標的問題，確保出水水質達標。
