隨著城鎮化建設步伐的加快，我國土地資源愈加緊缺，可節省地上空間、減少環境影響的地下污水處理廠逐漸成為業界關注的熱點。清華大學環境學院副院長/教授王凱軍曾展示了一組數字，到現在為止，我國運行的地下污水處理廠可能超過了10座，在建的有30座，并且規模越來越大。但是，通風、除臭、安全性及升級改造空間限制也給地下污水處理廠建設帶來挑戰。
如何解決難題，真正實現環境友好、資源節約?E20環境平臺梳理了目前產業界典型地下污水處理廠建設案例，供行業參考。
昆明第十污水處理廠：膜生物反應器(MBR)污水處理工藝
2013年7月，昆明市第十污水處理廠正式投入運營。該項目采用集成式、集約化設計理念，選用由碧水源膜生物反應器(MBR)污水處理工藝，總投資7億多元, 處理規模為15萬m3/d,服務面積20.45km2，服務人口43萬人。出水水質優于國家標準《城鎮污水處理廠污染物排放標準》 (GB18918-2002)一級A標準。

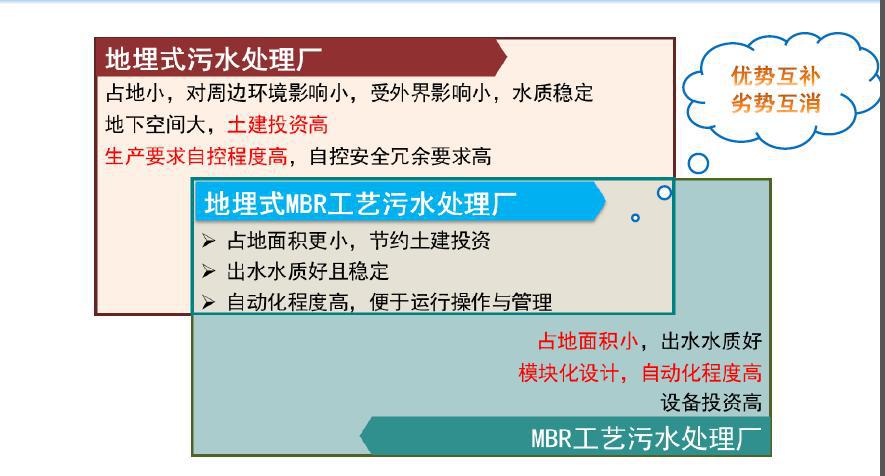

MBR技術有兩個優點——出水水質好，節省占地。地下污水處理廠和MBR技術的結合是優勢互補、劣勢互銷的模式。地下污水處理廠埋深大，土建投資高，恰好MBR節省土建，從而降低了成本。
昆明市第十污水處理廠不僅是全國處理規模比較大，也是西南地區首座投入運營的地下式污水處理廠，該項目由滇投公司與北京碧水源科技股份有限公司采用BT合作模式建設，隨著該污水處理廠的正式運行，每年將為昆明提供再生水近6000萬m3。
北京稻香湖再生水廠：分段進水A2O脫氮除磷技術

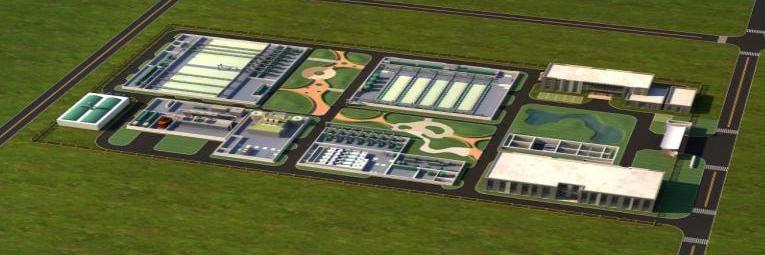

北京稻香湖再生水廠日處理規模16萬噸，占地面積4.47公頃，服務面積約34.5km2 ，出水“準IV類地表水”標準，是北方地區比較大的地下式污水處理廠和再生水廠。該項目主要技術是分段進水A2O脫氮除磷技術，本廠處理污水以四類水體為主，存在碳源不足的問題，A2O脫氮除磷技術一定程度上解決了這個問題。同時項目采用了矩形周進周出沉淀池、多級多段生物除臭技術、水源熱泵熱能回收技術、精確曝氣和精確加藥的技術。
該項目目前已經建設完成，正在調試階段。項目建成后對周邊生態環境改善、居民公共服務改善、文化帶動都起到了很好的作用，同時承載了北控水務總部高端科技研發使命。
深圳布吉污水處理廠：A2O活性污泥-生物膜法共池工藝
深圳布吉污水處理廠建于2008年4月，是全國首座地下式污水處理廠，設計規模20萬m3/d，日處理比較大負荷26萬m3/d，尾水排放為一級A標準，服務人口為45萬人，總投資(廠區內)5.9億元，榮獲中國建設工程魯班獎(國家優質工程)。

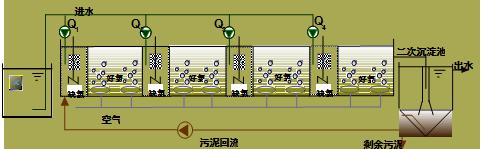

該項目采用A2O活性污泥-生物膜法共池工藝(HYBAS)(HYBAS：是生物膜與活性污泥的復合工藝，它具有活性污泥工藝和流動床TM生物膜(MBBRTM)工藝的優點，將兩者有機的結合在同一池中)。具體工藝流程見下圖。
肖家河污水處理廠：“A2O-節能MBR”工藝
肖家河污水處理廠建成于2002年，是北京市首家由民營企業投資建設的BOT項目。2013年，北京市“ 污水治理三年行動方案”正式發布，提出升級改造要求，即在不新增占地的情況下，將日處理規模由2萬噸提高到8萬噸，改造后出水水質由原來的一級A提高到2012年7月發布的北京市地標中的B標準，其中主要指標滿足地表水IV類水體標準，可提供優質、安全的再生水源，實現了“不增加一寸土地，處理能力增四倍，升級改造不停運”的目標。
改造后污水處理主體工藝采用“A2O-節能MBR”工藝，比傳統MBR工藝節省膜曝氣能耗1/3以上，出水采用臭氧紫外聯合氧化消毒方式，并設有臭氣收集與生物除臭裝置。所有構筑物均建于地下，生產性建筑物及辦公、生活區統一建于地上，對環境的有害影響降至比較低，建成后廠區綠化率大于30%。項目的建設可為提標擴建需求迫切、但用地緊張的污水處理廠提供借鑒。
貴陽青山再生水廠：改良A2/O(JHB)工藝
貴陽青山再生水廠處理規模為5萬m³/d，采用改良A2/O(JHB)工藝。

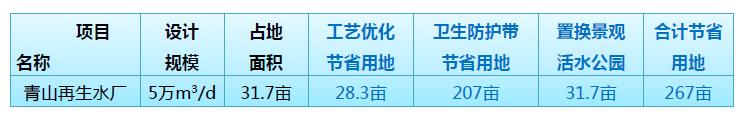

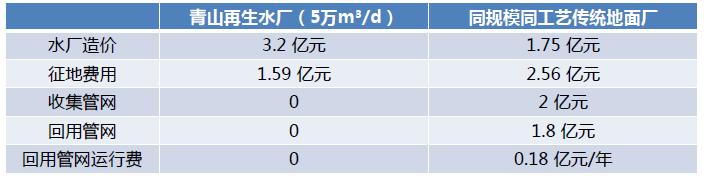

主要出水水質指標(COD、氨氮、TP)達地表水IV類水體水質標準，其余指標達一級A標準，出水用于南明河生態補水。地面配套建設活水公園一座，及西南地區座水環境保護科普教育基地。該廠建設具體數據見下表。
國內產業界對于地下污水處理廠的建設仍在不斷探索中，“2015(第七屆)上海水業熱點論壇”將于9月11-12日在上海同濟大學召開，論壇設置專題環節關注地下污水處理廠建設，屆時，張悅、張辰、王凱軍等專家及業內優秀企業代表將齊聚一堂，分享更多地下污水處理廠建設的思考與探索!
