今天為大家介紹的污水處理技術是——高強度抗沖擊污水排氣閥閥體鑄造

　　高強度抗沖擊污水排氣閥閥體的鑄造方法，包括以下步驟：(1)配制澆注液，其中澆注液的化學成分重量百分比如下：C：0.22%‑0.26%，Si：0.25%‑0.45%，Mn：0.60%‑0.80%，Sn：0.15%‑0.25%，Li：0.10%‑0.15%，Zr：0.40%‑0.60%，Mg：0.10%‑0.15%，P≤0.03%，S≤0.02%，余量為Fe，(2)配制鑄滲涂料，(3)澆注閥體，(4)熱處理以及精整。通過本發(fā)明鑄造方法得到的排氣閥閥體，表面形成穩(wěn)定的鑄滲復合層，且具有高強度抗沖擊性能，成品率高，質量穩(wěn)定、外觀質量以及使用性能好、使用壽命長，適用于污水排氣閥使用。

　　權利要求書

　　1.一種高強度抗沖擊污水排氣閥閥體的鑄造方法，其特征在于，包括以下步驟：

　　(1)配制澆注液，所述澆注液的化學成分重量百分比如下：C：0.22%-0.26%，Si：0.25%-0.45%，Mn：0.60%-0.80%，Sn：0.15%-0.25%，Li：0.10%-0.15%，Zr：0.40%-0.60%，Mg：0.10%-0.15%，P≤0.03%，S≤0.02%，余量為Fe，將各原料在中頻感應電爐中于1580-1620℃熔煉，調(diào)整化學成分后即得澆注液;

　　(2)配制鑄滲涂料，所述鑄滲涂料由下列重量份的原料制成：200-300目銅鈷鐵粉40-50，200-300目水鎂石纖維5-10，聚乙烯醇0.5-1，蟲膠0.1-0.2，丙烯酸0.1-0.2，過硫酸銨0.01-0.015，硅酸鋰2-4，氟化鈉1-2，聚酰胺蠟微粉0.3-0.5，碳納米管1-2，硅烷偶聯(lián)劑KH-550 0.5-1;所述鑄滲涂料的制備方法是先將碳納米管、蟲膠和硅烷偶聯(lián)劑KH-550加入適量乙醇中攪拌分散均勻，然后加入銅鈷鐵粉、水鎂石纖維攪拌1-2h，干燥除去乙醇后100-120℃處理0.5-1h，得A組分;先將聚乙烯醇加入適量水中85-95℃溶解完全，然后加入丙烯酸和過硫酸銨60-70℃攪拌2-4h，冷卻后得B組分;將A組分、B組分與其余原料混合研磨均勻，即得鑄滲涂料;

　　(3)澆注閥體，先將砂芯于220-240℃烘干處理4-6h，然后將鑄滲涂料均勻涂覆在砂芯表面，涂覆厚度為1.5-2.5mm，再于160-180℃處理1-2h，然后合箱，再將澆注液于1520-1560℃條件下澆注，以20-30℃/小時冷卻至室溫，然后進行精整;

　　(4)熱處理，將步驟(3)處理后的閥體于200-300℃保溫處理2-4h，然后以60-80℃/小時緩慢升溫至800-850℃保溫處理6-8h，再以30-50℃/小時緩慢降溫至600-650℃保溫處理4-6h，比較后以50-60℃/小時緩慢降至室溫，再次精整后得到成品。

　　說明書

　　一種高強度抗沖擊污水排氣閥閥體的鑄造方法

　　技術領域

　　本發(fā)明涉及閥門鑄造技術領域，尤其涉及一種高強度抗沖擊污水排氣閥閥體的鑄造方法。

　　背景技術

　　閥門是流動物料輸送和控制的重要部件，在使用中，除了要滿足溫度、壓力等技術指標的要求外，還要適應不同性質物料的不同需要，如腐蝕、磨損、粘附等。同時，閥門的密封性能和使用壽命也是十分重要的技術指標。

　　鑄滲法是將合金粉等原料調(diào)成涂料涂刷在鑄型表面，澆注時基體金屬液浸透涂料毛細孔隙，依靠金屬液熱量使合金粉末熔解、熔化，與基體金屬融合為一體，從而在鑄件表面形成具有良好性能的表面復合層。鑄滲技術在提升鑄件性能的同時，具有不需要專用設備、工藝簡單、生產(chǎn)周期短、成本低廉的優(yōu)點。但是，由于鑄滲技術容易發(fā)生氣孔、夾渣及表面復合層厚度不均等問題，在實際應用于閥體生產(chǎn)時導致鑄造缺陷，影響閥體的外觀質量及使用壽命。文獻《鑄滲法提高鑄鋼閥門耐磨性的研究》使用鑄滲工藝制得耐沖刷性能好的閥門，提高了閥門的使用壽命，但其同時也指出，鑄滲層質量穩(wěn)定性差的問題仍然存在，還有待進一步改進。因此，選擇合適加工溫度、合適的基材及鑄滲涂料、優(yōu)化鑄造方法，改善鑄滲工藝復合閥體鑄件的質量穩(wěn)定性至關重要。

　　發(fā)明內(nèi)容

　　本發(fā)明目的就是為了彌補已有技術的缺陷，提供一種質量穩(wěn)定、外觀質量以及使用性能好、使用壽命長的高強度抗沖擊污水排氣閥閥體的鑄造方法。

　　本發(fā)明是通過以下技術方案實現(xiàn)的：

　　一種高強度抗沖擊污水排氣閥閥體的鑄造方法，包括以下步驟：

　　(1)配制澆注液，所述澆注液的化學成分重量百分比如下：C：0.22%-0.26%，Si：0.25%-0.45%，Mn：0.60%-0.80%，Sn：0.15%-0.25%，Li：0.10%-0.15%，Zr：0.40%-0.60%，Mg：0.10%-0.15%，P≤0.03%，S≤0.02%，余量為Fe，將各原料在中頻感應電爐中于1580-1620℃熔煉，調(diào)整化學成分后即得澆注液;

　　(2)配制鑄滲涂料，所述鑄滲涂料由下列重量份的原料制成：200-300目銅鈷鐵粉40-50，200-300目水鎂石纖維5-10，聚乙烯醇0.5-1，蟲膠0.1-0.2，丙烯酸0.1-0.2，過硫酸銨0.01-0.015，硅酸鋰2-4，氟化鈉1-2，聚酰胺蠟微粉0.3-0.5，碳納米管1-2，硅烷偶聯(lián)劑KH-550 0.5-1;所述鑄滲涂料的制備方法是先將碳納米管、蟲膠和硅烷偶聯(lián)劑KH-550加入適量乙醇中攪拌分散均勻，然后加入銅鈷鐵粉、水鎂石纖維攪拌1-2h，干燥除去乙醇后100-120℃處理0.5-1h，得A組分;先將聚乙烯醇加入適量水中85-95℃溶解完全，然后加入丙烯酸和過硫酸銨60-70℃攪拌2-4h，冷卻后得B組分;將A組分、B組分與其余原料混合研磨均勻，即得鑄滲涂料;

　　(3)澆注閥體，先將砂芯于220-240℃烘干處理4-6h，然后將鑄滲涂料均勻涂覆在砂芯表面，涂覆厚度為1.5-2.5mm，再于160-180℃處理1-2h，然后合箱，再將澆注液于1520-1560℃條件下澆注，以20-30℃/小時冷卻至室溫，然后進行精整;

　　(4)熱處理，將步驟(3)處理后的閥體于200-300℃保溫處理2-4h，然后以60-80℃/小時緩慢升溫至800-850℃保溫處理6-8h，再以30-50℃/小時緩慢降溫至600-650℃保溫處理4-6h，比較后以50-60℃/小時緩慢降至室溫，再次精整后得到成品。

　　本發(fā)明的優(yōu)點是：

　　本發(fā)明利用碳納米管、蟲膠和硅烷偶聯(lián)劑KH-550對銅鈷鐵粉、水鎂石纖維進行表面包覆改性作為鑄滲層材料，對合金粉體有良好的表面保護作用，提高與金屬液的潤濕性能，增強界面冶金結合強度;將丙烯酸改性聚乙烯醇作為粘結劑，結合強度高，且能形成穩(wěn)定的毛細空隙，改善金屬液與鑄滲涂料之間的潤濕性，有利于形成均勻、穩(wěn)定的鑄滲層;再通過其余原料的混合研磨加工，得到的鑄滲涂料經(jīng)過澆注與金屬基體相熔合，得到的復合閥體基體經(jīng)過熱處理、精整等后續(xù)處理步驟，比較終得到成品。通過本發(fā)明鑄造方法得到的排氣閥閥體，表面形成均勻、穩(wěn)定的鑄滲復合層，且具有高強度和優(yōu)良的抗沖擊性能，成品率高，質量穩(wěn)定、外觀質量以及使用性能好、使用壽命長，適用于污水排氣閥使用。

　　二、發(fā)酵牛糞養(yǎng)豬 利用牛糞養(yǎng)豬不僅成本低，而且操作方便，只要掌握技術，1人可喂30至40頭豬。方法是：將干燥的牛糞和粗糠混合均勻后，放入發(fā)酵粉。發(fā)酵粉的數(shù)量根據(jù)溫度而定。在25攝氏度條件下，每50公斤牛糞和50公斤粗糠放發(fā)酵粉500克。經(jīng)2至3天堆放發(fā)酵，牛糞由黑變黃，散發(fā)出酒精味時即可用來喂豬。

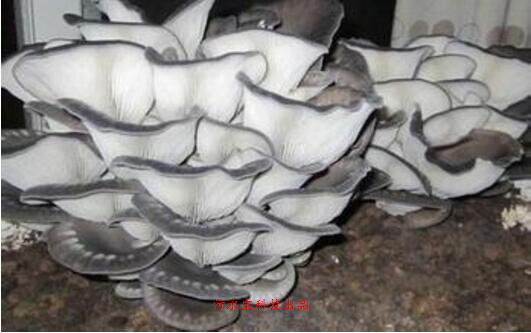

　　三、牛糞種蘑菇白城市洮北區(qū)副區(qū)長王立武發(fā)現(xiàn)由于洮北區(qū)奶牛養(yǎng)殖發(fā)展速度比較快，但是滿街的牛糞卻沒有人利用，主要原因是牛糞中含有的草籽會讓莊稼地里生出大量的雜草，所以種植戶一般都不用牛糞作肥料種地。用牛糞做原料進行食用菌栽培，料堆在發(fā)酵過程中的高溫能殺滅牛糞中的草籽，蘑菇產(chǎn)出后的廢棄菌棒還田、特別是還水田則又是不可多得的有機肥料。 試驗示范證明，用牛糞做原料生產(chǎn)出的食用菌吃起來口感好，質量明顯提高，菌棒成功出菇率也明顯提高，達到98%以上。與原來傳統(tǒng)上用麥麩、豆粕、玉米面為原料作比較，平均每個菌棒的生產(chǎn)成本降低了40%左右，提高產(chǎn)量在50%以上，經(jīng)濟效益十分可觀。

　　四、牛糞生產(chǎn)育苗土 該項目綜合利用畜禽糞便和農(nóng)作物秸稈，生產(chǎn)栽培基質和生物有機肥，減少了環(huán)境污染，可滿足寧夏及周邊省區(qū)20萬畝設施蔬菜育苗需要。據(jù)項目主持人馮錫鴻介紹，目前用牛糞發(fā)酵生產(chǎn)的育苗土銷售良好，遍布西北地區(qū)年銷量20萬包以上，銀川市場占有率達50%。

　　五、牛糞種蔬菜伏山鎮(zhèn)桑莊村有一家蔬菜加工公司和牛奶廠，加工后的蔬菜產(chǎn)品出口美國、加拿大等地。村民把有機菜葉和加工后的廢棄物作為綠色飼料喂奶牛，再用牛糞漚制肥料還田用于有機蔬菜生產(chǎn)，僅此一項全村每年增收350多萬元。東疏鎮(zhèn)有糧田近4萬畝，其中每畝玉米產(chǎn)秸稈1500公斤左右，恰巧該鎮(zhèn)奶牛養(yǎng)殖園區(qū)內(nèi)的一頭牛一年吃大約6000公斤青貯飼料，共需要1800萬公斤，由此2萬余畝玉米秸稈變廢為寶，比較終避免了焚燒帶來的環(huán)境污染。

　　六、牛糞沼氣發(fā)電 農(nóng)場技術員介紹，用鏟車把牛糞鏟到分離機里邊，分離機把泥沙柴草分離出來，分離好以后放入泡糞池，泡制一定的時間以后，從泡糞池再打到調(diào)漿池，調(diào)到一定的濃度以后，然后用我們的數(shù)控設備，定時定量的打入沼氣發(fā)酵罐里邊，藍色的那個就是沼氣發(fā)酵罐，我們利用的是中溫發(fā)酵中高溫發(fā)酵，發(fā)酵產(chǎn)生的沼氣就儲存在上邊白色的儲氣柜里邊，然后利用管道往向下輸送，輸送到電化系統(tǒng)里邊，把沼氣脫硫脫水、脫二氧化碳，脫了以后，再利用管道輸送到發(fā)電機進行沼氣發(fā)電。

　　污水處理設備聯(lián)系方式：

　　銷售熱線：010-8022-5898

　　手機號碼：186-1009-4262
