本實用新型公開了一種用于污水處理的微波反應器，包括微波反應腔、微波發生器、控制系統、污水循環管路、電源;所述微波發生器由分布在微波反應腔的磁控管及其獨立微波電路組成;控制系統包括測溫系統、溫度控制模塊、控制臺，控制臺根據測溫信號判斷調節磁控管的工作;污水循環管路不斷地將污水從微波反應腔輸入和輸出。該微波反應器結構簡單、安全穩定且易于操作，具有自鎖回路，安全可靠。

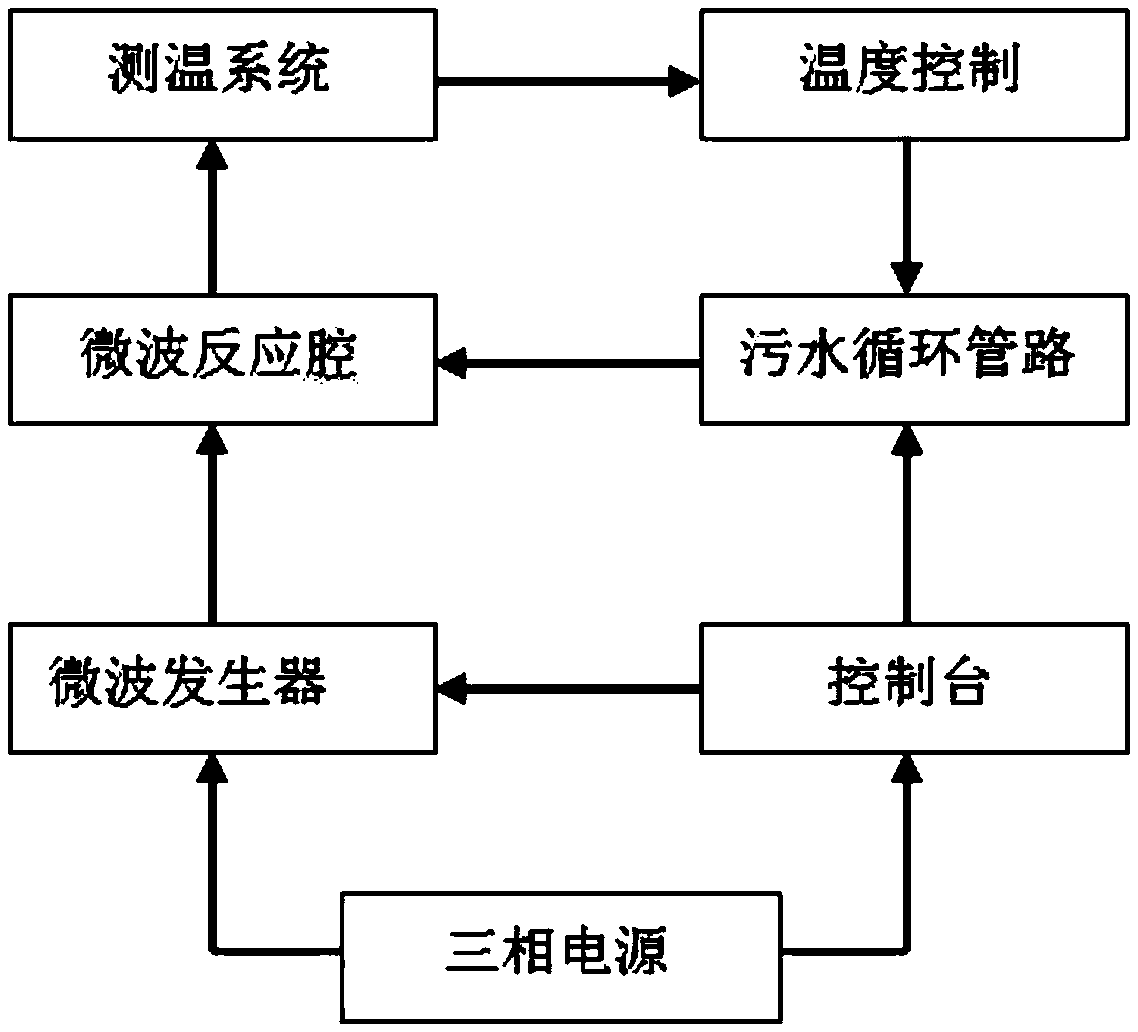

　　摘要附圖

　　權利要求書

　　1.一種用于污水處理的微波反應器，其特征在于，包括微波反應腔、微波發生器、控制系統、污水循環管路、電源;所述微波發生器由分布在微波反應腔的磁控管及其獨立微波電路組成;控制系統包括測溫系統、溫度控制模塊、控制臺，控制臺根據測溫信號判斷調節磁控管的工作;污水循環管路不斷地將污水從微波反應腔輸入和輸出。

　　2.根據權利要求1所述的用于污水處理的微波反應器，其特征在于，所述微波反應腔為不銹鋼罐體，設有8-12個微波輸入饋口，饋口之間獨立設置。

　　3.根據權利要求1所述的用于污水處理的微波反應器，其特征在于，所述電源為三相五線制的供電系統，微波發生器與供電系統之間設有空氣開關;微波電路為單項半波整流倍壓電路，能夠即時監控每一條電路的工作狀況。

　　4.根據權利要求3所述的用于污水處理的微波反應器，其特征在于，所述微波電路包括斷路器、交流接觸器、風機、防爆按鈕、高壓變壓器、二極管、電容器，所述高壓變壓器與二極管、電容器串聯后與磁控管并聯，然后連接交流接觸器后連接到三相導線上，風機與斷路器、接觸器并聯后在連接到防爆按鈕，再連接到三相導線。

　　5.根據權利要求4所述的用于污水處理的微波反應器，其特征在于，所述防爆按鈕設有五個按鈕，一個按鈕控制風機工作，四個按鈕工作十二個磁控管工作，每個按鈕控制繞微波反應腔一周的三個磁控管工作。

　　6.根據權利要求4或5所述的用于污水處理的微波反應器，其特征在于，所述微波電路中各個電路部件及觸發點設有以三元乙丙橡膠為基材的半磁化絕緣自粘膠帶。

　　說明書

　　一種用于污水處理的微波反應器

　　技術領域

　　本實用新型涉及污水處理設備技術領域，特別是一種用于污水處理的微波反應器。

　　背景技術

　　微波污水處理技術是水處理領域中一場嶄新的革命，是一代具有突破性、創新性、廣譜性的水處理技術。微波化學污水處理技術不同于傳統的污水處理方法，微波對流體中物質進行選擇性加熱，對吸波物質有低溫催化作用;加速流體中固、液分離作用;低溫殺菌作用;均勻加熱功能;迅速升溫作用;不產生二次污染等。經微波污水處理技術處理后的水，可全部再利用，從而實現污水處理工程的實用、高效、節能、環保、低運行費用。微波在處理水中污染物的同時，也能殺滅水中的細菌、藻類等微生物。其作用原理是由于微波輻射的熱效應，即微波輻射場照射生物體，引起生物體組織器官的加熱作用而產生的生理影響和抑制、傷害作用。組成細胞的極性分子在外加微波場的作用下升溫發熱，從而導致生物體細胞組織溫度升高。當微波功率密度較大，生物體產熱過多，超過了體溫調節能力，生物體的溫度平衡功能失調，體溫上升，于是生物體發生生理功能紊亂并發生病理變化，進而死亡。

　　微波污水處理裝置一般包括格柵、調節池、混合器、微波反應器、沉降過濾一體化設備等，其中格柵對水中有較大顆粒物的水質，如城市生活污水中砂石、木塊、塑料等大塊雜物進行過濾;調節池用于調節水量和水質，降低對后續處理構筑物的沖擊負荷;混合器將污水與投加的1#、2#添加劑進行充分混合與振蕩;微波反應器中污染物與添加劑進行物理化學反應以及微波低溫催化的物化反應;沉降過濾一體化設備實現固液分離，達到排放或回用目的，污泥則脫水外運或用作其他用途。水中污染物是在添加劑與微波的共同作用下，發生劇烈的催化、物理化學反應，轉化成不可溶物質或氣體從水中分離，水中的大分子、難降解的有機污染物在微波及添加劑的共同作用下，被分解為小分子，與添加劑結合生成速沉絮體物去除;金屬離子可直接與添加劑結合生成速沉絮體物沉淀;氨氮轉化為氨氣逸出;水中磷轉化為不可溶解磷酸鹽沉淀去除。

　　微波反應器作為微波污水處理裝置的核心器件，除了需要保證微波反應器具有較大的工作功率以外，還需要特別注重微波的穿透性帶來的泄露問題，因此，對于微波反應器的工作過程控制就非常重要。

　　發明內容

　　本實用新型的發明目的是，克服現有技術方法的不足，提供了一種結構簡單、安全穩定且易于操作的用于污水處理的微波反應器。

　　為實現上述發明目的，提出了如下技術方案：

　　一種用于污水處理的微波反應器包括微波反應腔、微波發生器、控制系統、污水循環管路、電源;所述微波發生器由分布在微波反應腔的磁控管及其獨立微波電路組成;控制系統包括測溫系統、溫度控制模塊、控制臺，控制臺根據測溫信號判斷調節磁控管的工作;污水循環管路不斷地將污水從微波反應腔輸入和輸出。

　　所述微波反應腔為不銹鋼罐體，設有8-12個微波輸入饋口，饋口之間獨立設置，避免了互相干擾，加熱均勻。

　　所述電源為三相五線制的供電系統，微波發生器與供電系統之間設有空氣開關。微波電路為單項半波整流倍壓電路，能夠即時監控每一條電路的工作狀況。

　　所述微波電路包括斷路器、交流接觸器、風機、防爆按鈕、高壓變壓器、二極管、電容器，所述高壓變壓器與二極管、電容器串聯后與磁控管并聯，然后連接交流接觸器后連接到三相導線上，風機與斷路器、接觸器并聯后在連接到防爆按鈕，再連接到三相導線。

　　所述防爆按鈕設有5個按鈕，一個按鈕控制風機工作，4個按鈕工作12個磁控管工作，每個按鈕控制繞微波反應腔一周的3個磁控管工作。

　　所述微波電路中各個電路部件及觸發點設有以三元乙丙橡膠為基材的半磁化絕緣自粘膠帶。所述膠帶密封纏繞在各個電路部件及其觸發點上，以防止通斷電時發生電火花，并將外部控制面板上的控制按鈕設置為防爆型。

　　該實用新型的有益效果：

　　本實用新型中的用于污水處理的微波反應器，通過微波電路中設置接觸器，形成主電路和分支電路的自鎖回路，保證了微波反應器的安全運行。
