黑臭水體凈化的漂浮式污水處理裝置，包括船體、生態處理床組合器、二沉池和生態小島;生態處理床組合器包括從上到下依次堆疊的層至第八層生態床，每層生態床依次設有進水室、填料室和出水室，填料室側壁上設置有電子起搏器;出水室設有出水口，上一層生態床的出水室與下一層生態床的進水室通過出水口聯通，層生態床填料室填充有PVC填料，第二層、第四層和第八層生態床填料室填充有粒徑不同的卵石，第三層生態床填料室填充有陶粒，第五層生態床填料室填充有砂石，第六層生態床填料室填充有砂石與活性炭的混合物，第七層生態床填料室填充有陶料。該污水處理裝置效率高、能耗小，而且能夠長期不間斷的穩定處理，成本低。

　　權利要求書

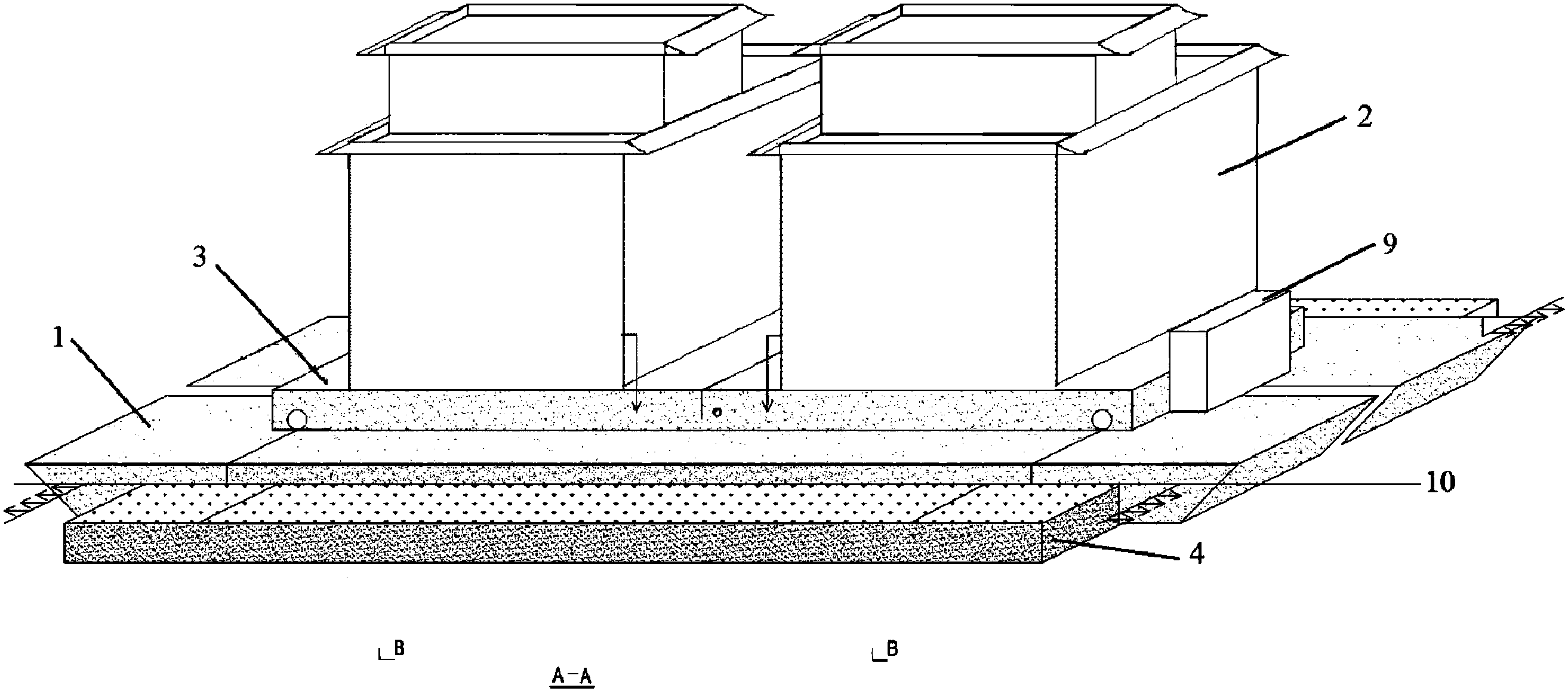

　　1.一種用于黑臭水體凈化的漂浮式污水處理裝置，其特征在于，該漂浮式污水處理裝置包括船體(1)、生態處理床組合器(2)、二沉池(3)和生態小島(4);所述生態處理床組合器(2)設置在所述船體(1)上，所述二沉池(3)設置在所述船體(1)前后兩端，所述生態小島(4)位于所述船體(1)左右兩側，所述生態處理床組合器(2)與所述二沉池(3)聯通;所述生態處理床組合器(2)至少包括從上到下依次堆疊的層至第八層生態床(5)，每層所述生態床(5)依次設有進水室(6)、填料室(7)和出水室(8)，所述填料室(7)側壁上設置有電子起搏器;所述出水室(8)設有出水口，上一層生態床的出水室(8)與下一層生態床的進水室(6)通過出水口聯通，層生態床填料室(7)填充有PVC填料，第二層生態床填料室(7)填充有粒徑為10～15cm的卵石，第三層生態床填料室(7)填充有陶粒，第四層生態床填料室(7)填充有粒徑為7～9cm的卵石，第五層生態床填料室(7)填充有砂石，第六層生態床填料室(7)填充有砂石與活性炭的混合物，第七層生態床填料室(7)填充有陶料，第八層生態床填料室(7)填充有粒徑為6～8cm的卵石。

　　2.根據權利要求1所述的用于黑臭水體凈化的漂浮式污水處理裝置，其特征在于，所述生態處理床組合器(2)通過出水口和回流池與所述二沉池(3)聯通，所述回流池中設有潛水泵。

　　3.根據權利要求1所述的用于黑臭水體凈化的漂浮式污水處理裝置，其特征在于，所述PVC填料為花球填料。

　　4.根據權利要求1所述的用于黑臭水體凈化的漂浮式污水處理裝置，其特征在于，所述第三層生態床和所述第七層生態床填料室(7)中所述陶粒的粒徑為0.3～1.0cm，所述第五層生態床和所述第六層生態床填料室(7)中所述砂石的粒徑為0.05～0.10cm。

　　5.根據權利要求1所述的用于黑臭水體凈化的漂浮式污水處理裝置，其特征在于，所述第六層生態床填料室(7)中所述陶粒與所述活性炭的質量比為1：0.1～0.2。

　　6.根據權利要求1所述的用于黑臭水體凈化的漂浮式污水處理裝置，其特征在于，所述電子起搏器由時控器、電子閥和扁平管組成。

　　7.根據權利要求1所述的用于黑臭水體凈化的漂浮式污水處理裝置，其特征在于，所述船體(1)包括兩個拼接在一起的分體船體(8)，兩個所述分體船體(8)沿與船體行進垂直方向排布。

　　8.根據權利要求7所述的用于黑臭水體凈化的漂浮式污水處理裝置，其特征在于，所述兩個固定在一起的分體船體(8)中間設置有水泵。

　　9.根據權利要求1所述的用于黑臭水體凈化的漂浮式污水處理裝置，其特征在于，所述船體上(1)設有太陽能電池板和蓄電池組(9)。

　　說明書

　　一種用于黑臭水體凈化的漂浮式污水處理裝置

　　技術領域

　　本發明涉及污水處理技術領域，特別是一種用于黑臭水體凈化的漂浮式污水處理裝置。

　　背景技術

　　隨著我國經濟發展和人民生活水平的提高，人們對環境質量，尤其是水環境質量的要求越來越高。城市黑臭水體是百姓反映強烈的水環境問題，不僅損害了城市人居環境，也嚴重影響城市形象。

　　目前國內治理黑臭河水體是采用“頭痛醫頭腳痛醫腳”的誤區，缺少系統治理。造成不少黑臭水體治理一段時間后出現反彈。水務部門長期采用工程性思維，加之雨污合流、面源污染等多種因素，即使投入大量資金，仍然難以達到治理效果。鼓勵低價競標，招標需求制定過于簡單，這些都造成黑臭水體問題久拖不決。因此一種經濟實用，并且能穩定長期不間斷的讓黑臭水體進行自凈處理修復的污水處理裝置的開發就孕育而生。

　　發明內容

　　本發明的目的是：提供一種效率高、能耗小，而且能夠長期不間斷的穩定處理，成本低的污水處理裝置。

　　技術方案：本發明提供一種用于黑臭水體凈化的漂浮式污水處理裝置，該漂浮式污水處理裝置包括船體、生態處理床組合器、二沉池和生態小島;生態處理床組合器設置在船體上，二沉池設置在船體前后兩端，生態小島位于船體兩側，生態處理床組合器與二沉池聯通;生態處理床組合器至少包括從上到下依次堆疊的層至第八層生態床，每層生態床依次設有進水室、填料室和出水室，生態床填料室側壁上設置有電子起搏器;出水室設有出水口，上一層生態床的出水室與下一層生態床的進水室通過出水口聯通，層生態床填料室填充有PVC填料，第二層生態床填料室填充有粒徑為10～15cm的卵石，第三層生態床填料室填充有陶粒，第四層生態床填料室填充有粒徑為7～9cm的卵石，第五層生態床填料室填充有砂石，第六層生態床填料室填充有砂石與活性炭的混合物，第七層生態床填料室填充有陶料，第八層生態床填料室填充有粒徑為6～8cm的卵石。

　　為了使從二沉池流入清水池中的水中溶解氧含量達到設計要求，使生態處理床組合器通過出水口和回流池與二沉池聯通，回流池中設有潛水泵，以便當二沉池中水的溶解氧含量未達到設計需求時，二沉池中水的進入回流池中，潛水泵將回流池中的水泵入層生態床的進水室中，進行再次凈化，不斷循環，直到二沉池中水的溶解氧含量達到設計需求。

　　為了增加填料室中的污水溶解氧量，并使生態處理床組合器能夠高效、快速地凈化水體，使第三層生態床和第七層生態床填料室中所述陶粒的粒徑為0.3～1.0cm，第五層生態床和第六層生態床填料室中所述砂石的粒徑為0.05～0.10cm;第六層生態床填料室中所述陶粒與所述活性炭的質量比為1∶0.1～0.2。

　　電子起搏器由時控器、電子閥和扁平管組成。

　　為了提高黑臭水體凈化的漂浮式污水處理裝置的污水處理效率，使船體為分體式船，包括兩個固定在一起的分體船體，分體船體沿與船體行進垂直方向排布，并使水泵設置在兩個分體船體中間。

　　船體上設有太陽能電池板和蓄電池組，太陽能板作為動力電的產生部件，轉換的電能一部分儲存在蓄電池組中，以備陰天或雨水時持續提供水泵設備的用電需求。

　　有益效果：相比于現有技術，本發明污水處理裝置具有以下優點：

　　1、本發明污水處理裝置中的生態處理床組合器，八層生態床通過特定填料的組合，以及填料尺寸的設置，生態床溶解氧能力大大提高，能夠充分過濾并通過微生物分解黑臭水體中的污染物，實現黑臭水體的高效凈化處理;

　　2、節能環保，裝置中革除了鼓風曝氣，裝置的全部能耗僅為水體泵入設備所耗電能;運行維護成本低，結構簡單合理，可長期穩定運行;

　　3、對水質、水量變化適應性大，若水質濃度提高，可增加裝置循環處理的循環次數;若水量增大，可并聯擴大設備的規模;適用性廣，能夠適用于當前國內黑臭水體處理新的方式。
