摘要

　　本實用新型公開的是基于臭氧發生器的冷卻循環水處理系統。本實用新型包括冷卻循環水系統，所述冷卻循環水系統上并聯有循環水處理系統;所述循環水處理系統包括順次連接的預處理系統、氣水混合系統、氣水分離系統，連接在氣水混合系統上的臭氧發生裝置，以及設置在氣水分離系統上的尾氣處理系統;所述冷卻循環水系統包括集水池，與集水池形成循環回路的冷卻塔;所述預處理系統為設置在集水池出水口位置處的過濾器，所述臭氧發生裝置通過流量控制閥與氣水混合系統連通。本實用新型具有結構簡單，緩蝕、阻垢和殺菌效果佳等優點。

　　權利要求書

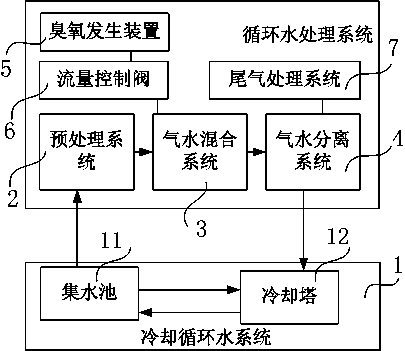

　　1.基于臭氧發生器的冷卻循環水處理系統，包括冷卻循環水系統，其特征在于，所述冷卻循環水系統(1)上并聯有循環水處理系統;所述循環水處理系統包括順次連接的預處理系統(2)、氣水混合系統(3)、氣水分離系統(4)，連接在氣水混合系統(3)上的臭氧發生裝置(5)，以及設置在氣水分離系統(4)上的尾氣處理系統(7);

　　所述冷卻循環水系統(1)包括集水池(11)，與集水池(11)形成循環回路的冷卻塔(12);

　　所述預處理系統(2)為設置在集水池(11)出水口位置處的過濾器，所述臭氧發生裝置(5)通過流量控制閥(6)與氣水混合系統(3)連通。

　　2.根據權利要求1所述的基于臭氧發生器的冷卻循環水處理系統，其特征在于，所述集水池(11)包括具有入水口(111)和出水口(112)的池本體(113)，安裝在池本體(113)內部出水口(112)位置處的過濾器安裝座(114)，所述過濾器安裝座(114)上還設置有密封件(115)。

　　3.根據權利要求1所述的基于臭氧發生器的冷卻循環水處理系統，其特征在于，所述出水口(112)設置在池本體(113)底端，該過濾器安裝座(114)位于池本體(113)內出水口(112)位置處，且該過濾器通過該過濾器安裝座(114)設置在池本體(113)底端。

　　4.根據權利要求1所述的基于臭氧發生器的冷卻循環水處理系統，其特征在于，所述氣水混合系統為水射器。

　　5.根據權利要求1所述的基于臭氧發生器的冷卻循環水處理系統，其特征在于，所述尾氣處理系統為排氣管道。

　　說明書

　　基于臭氧發生器的冷卻循環水處理系統

　　技術領域

　　本實用新型涉及一種冷卻循環水系統，具體涉及的是基于臭氧發生器的冷卻循環水處理系統。

　　背景技術

　　循環水系統廣泛應用于中央空調系統的冷卻及工業生產的冷卻。循環水在運行過程中，隨著系統溫度升高、水的蒸發以及外界灰塵大量進入水中等因素，造成系統水中無機離子和有機物質的富集，引起循環水系統中各類換熱器、管道閥門等結垢、腐蝕和菌藻滋生，進而降低熱交換率，增加能耗，腐蝕縮短設備使用壽命，嚴重時危及生產和生活安全。

　　循環水處理技術的核心是通過有效控制循環水中的懸浮物、膠體及溶解物等水質指標來控制系統的污垢熱阻值、腐蝕速率，細菌及懸浮物的繁殖，提高系統運行濃縮倍數，降低系統補水量及排污量，進而降低系統的處理運行成本，縮短投資回收周期，達到節能減排和保障公共衛生安全的目標。

　　目前，我國循環水主要采用化學加藥法處理，定時定量投放化學水質處理藥劑，存在調節滯后、水質污染等問題，不能有效阻垢、防腐，濃縮倍率低，能耗及水耗大，嚴重的需要定期停機對換熱設備進行物理或化學清洗。如何能創設一種新的循環水處理方法及方法，實屬當前重要研發課題之一。

　　實用新型內容

　　本實用新型的目的在于克服現有技術中水質處理系統不能有效阻垢、防腐，能耗及水耗大的問題;提供解決上述問題的基于臭氧發生器的冷卻循環水處理系統。

　　為達到上述目的，本實用新型的技術方案如下：

　　基于臭氧發生器的冷卻循環水處理系統，包括冷卻循環水系統，所述冷卻循環水系統上并聯有循環水處理系統;所述循環水處理系統包括順次連接的預處理系統、氣水混合系統、氣水分離系統，連接在氣水混合系統上的臭氧發生裝置，以及設置在氣水分離系統上的尾氣處理系統;

　　所述冷卻循環水系統包括集水池，與集水池形成循環回路的冷卻塔;

　　所述預處理系統為設置在集水池出水口位置處的過濾器，所述臭氧發生裝置通過流量控制閥與氣水混合系統連通。

　　本實用新型通過臭氧發生裝置的有效設置，能在不影響循環效果的條件下，有效阻垢、防腐，達到降低能耗及水耗，防止廢水污染的問題，效果十分顯著。

　　進一步，所述集水池包括具有入水口和出水口的池本體，安裝在池本體內部出水口位置處的過濾器安裝座，所述過濾器安裝座上還設置有密封件。

　　更進一步地，所述出水口設置在池本體底端，該過濾器安裝座位于池本體內出水口位置處，且該過濾器通過該過濾器安裝座設置在池本體底端。

　　優選地，所述氣水混合系統為水射器。

　　優選地，所述尾氣處理系統為排氣管道。

　　本實用新型與現有技術相比，具有以下優點及有益效果：

　　1、本實用新型通過臭氧發生裝置的有效設置，能在不影響循環效果的條件下，有效阻垢、防腐，達到降低能耗及水耗，防止廢水污染的問題，效果十分顯著;

　　2、本實用新型結構簡單、操作簡便，非常適用于工業、商業及民用的大型水設備的循環水處理。
